Produkt-Details
Herkunftsort: Guangdong China
Markenname: Shareway
Zertifizierung: CE UL RoHS
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100/500/1000
Preis: Supportive
Verpackung Informationen: Rollen
Lieferzeit: Vorrat oder 3 Wochen
Zahlungsbedingungen: TT, Paypal
Versorgungsmaterial-Fähigkeit: 1000K.PCS/Month
Produktname: |
Modus-Transformator des Schalter-6+6pins für Schaltleistung |
Anwendung: |
Leistung |
Shape: |
Runde |
Material: |
Mangan-Znferritkern |
Größe: |
12.9mm*9.2mm*6.2mm |
Hörbeispiel: |
frei |
Produktname: |
Modus-Transformator des Schalter-6+6pins für Schaltleistung |
Anwendung: |
Leistung |
Shape: |
Runde |
Material: |
Mangan-Znferritkern |
Größe: |
12.9mm*9.2mm*6.2mm |
Hörbeispiel: |
frei |

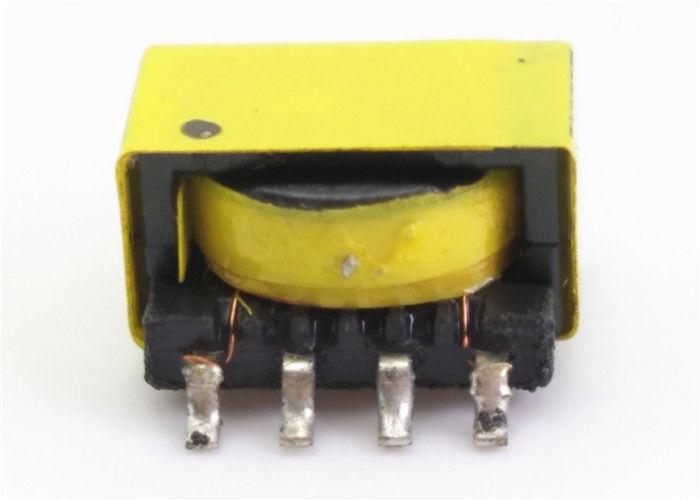

Modus-Transformator des Schalter-6+6pins für Schaltleistung
| Eigenschaften | Testbedingungen | Wert | Einheit | Tol. | |
| Induktanzbasis | 10 kHz 100 Millivolt | Lbase | 14,7 | μH | ±20% |
| Dreht Verhältnis | N1: N2: N3: N4: N5: N6 | n | 1:1: 1:1: 1:1 | ||
| Nennstrombasis | ΔT = 40K | Ir-Basis | 0,55 | A | Art. |
| Sättigungs-Strombasis | |ΔL/L| < 10=""> | Isat-Basis | 0,54 | A | Art. |
| DC-Widerstandbasis | @ 20°C | RDC-Basis | 344 | mΩ | Maximum. |
| Spannungs-μSecondbasis | ∫Udt Basis | 32,9 | μVs | Maximum. | |
| Durchsickern-Induktanzbasis | 100 kHz 100 Millivolt | Ls-Basis | 0,21 | μH | Art. |
| Prüfspannung | 3 mA/1 s | UT | 500 | V (WECHSELSTROM) |
1. Induktanz einer einzelnen Wicklung
2. Nennstrom einer einzelnen Wicklung
3. Sättigungs-Strom einer einzelnen Wicklung, wenn alle Wicklungen gefahren werden. Wenn nicht alle Wicklungen gegenwärtig sind
dem Sättigungsstrom pro Wicklung worden gefahren 6x Isatbase/Zahl von gefahrenen Wicklungen
4. DC-Widerstand einer einzelnen Wicklung
Allgemeine Informationen E:
Es wird empfohlen, dass die Temperatur des Teils +125°C nicht unter Zuständen des schlimmsten Falls übersteigt.
Modus-Transformator des Schalter-6+6pins für Schaltleistung
WIE MAN BESTELLT
1. Schicken Sie mir Ihr Datenblatt oder Teilnummer bitte, die Sie benötigen.
2. Wir bieten das Ersatzzitat als Ihre Referenz an
3. Die freien Proben sind für Ihre Zustimmung verfügbar.
4. Nach Beispielprüfung treten wir in den Massenauftrag.
5. Die Proforma-Rechnung sendet für Ihre Bestätigung
6. Nach den beendeten Waren, schicken wir Ihnen die Waren und sagen Ihnen der Spurhaltungszahl.
7. Wir spüren Ihre Waren auf, bis Sie die Waren empfangen.
Anmerkungen:
1. sind- Beispielaufträge verfügbar.
2. ist Preis für Aufträge der großer Menge verkäuflich.
3. sind kundengebundene Aufträge (OEM-/ODMaufträge) verfügbar.
4. treten Sie mit uns für verfügbare Aromaliste in Verbindung. Internationale Bescheinigungen:
1. ISO9001: 2008
2. UL
3. Reichweite
4. RoHs
