Produkt-Details
Herkunftsort: Guangdong China
Markenname: Shareway
Zertifizierung: CE UL RoHS ISO9001:2008
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100/500/1000
Preis: Supportive
Verpackung Informationen: Rollen
Lieferzeit: Vorrat oder 3 Wochen
Zahlungsbedingungen: TT, Paypal
Versorgungsmaterial-Fähigkeit: 3000K.PCS/Month
Produktname: |
Nicht-abgeschirmte Wickeldrahtenergieinduktionsspule mit RoHS |
Induktivität: |
12uH |
Länge: |
4,5 mm |
Breite: |
4.0mm |
Höhe: |
3.2mm |
Nennstrom: |
1.28A |
Produktname: |
Nicht-abgeschirmte Wickeldrahtenergieinduktionsspule mit RoHS |
Induktivität: |
12uH |
Länge: |
4,5 mm |
Breite: |
4.0mm |
Höhe: |
3.2mm |
Nennstrom: |
1.28A |

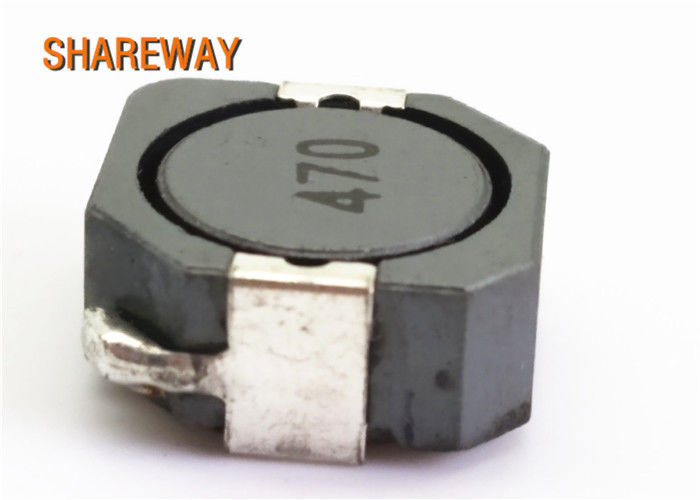

Nicht-abgeschirmte Wickeldrahtenergieinduktionsspule mit RoHS
Beschreibung:
| Profil-Eigenschaft | Pb-freie Versammlung | Sn-Pb-Versammlung |
| Heizen Sie vor - Temperatur-Minute (Tsmin) - Temperatur maximal (Tsmax) - Zeit (ts) von (Tsmin zu Tsmax) |
150°C 200°C 60-120 Sekunden |
100°C 150°C 60-120 Sekunden |
| Stufenhöhe (Zeitlimit zu TP) | Maximum 3°C/zweites. | Maximum 3°C/zweites. |
| Liquidous-Temperatur (TL) Zeit (tL) instand gehalten über Zeitlimit |
217°C 60-150 Sekunden |
183°C 60-150 Sekunden |
| Höchstpaketkörpertemperatur (Tp) | Sehen Sie Tabelle H3 | Sehen Sie Tabelle H3 |
| Zeit innerhalb 5°C der tatsächlichen Höchsttemperatur (tp) | 30 Sekunden | 20 Sekunden |
| Rampen-untenrate (TP zu Zeitlimit) | Maximum 6°C/zweites. | Maximum 6°C/zweites. |
| Zeit 25°C, Temperatur emporzuragen | 8 Minuten maximal | 6 Minuten max. |
Allgemeine Informationen E:
Es wird empfohlen, dass die Temperatur des Teils nicht 125°C darunter übersteigt
Betriebsbedingungen des schlimmsten Falls.
• Umgebende Temperatur: -40°C zu +85°C (auf IR beziehend)
• Betriebstemperatur: -40°C zu +125°C
• Lagertemperatur (auf Band u. Spule): -20°C zu +40°C; Maximum 75% relativer Feuchtigkeit.
• Coplanarity der Anschlussauflagen: 120μm
• Testbedingungen von elektrischen Eigenschaften: 20°C, 33% RELATIVE FEUCHTIGKEIT
• AEC-Q 200 qualifiziert
