Produktname: | EP-816SG SMPS Rücklauf-Transformator-Gebrauch für kleine elektronische Ausrüstung | Anwendung: | Elektronische Ausrüstung |
---|---|---|---|
Typ: | THT-Transformator | Transformator-Energie: | Kundenspezifische |
Spule: | EE-Reihe | Äußere Struktur:: | Vertikal |
Höhepunkt: | Ferrit-Kern-Transformator,Hochfrequenz-Transformator |
EP-816SG SMPS Rücklauf-Transformator-Gebrauch für kleine elektronische Ausrüstung
Elektrische Eigenschaften D:
Eigenschaften | Testbedingungen | Wert | Einheit | Tol. | |
Induktanz-Basis | 100 kHz 100 Millivolt | LBASE | 46,3 | μH | ±10% |
Drehungs-Verhältnis | N1: N2: N3: N4: N5: N6 | n | 1:1: 1:1: 1:1 | ||
Nennstrom-Basis | ΔT = 40 K | IR-BASIS | 2,2 | A | Art. |
Sättigungs-Strom-Basis | |ΔL/L| < 10=""> | ISAT-BASIS | 0,83 | A | Art. |
DC-Widerstand-Basis | @ °C 20 | RDC-BASIS | 45 | mΩ | Maximum. |
Durchsickern-Induktanz Basis |
100 kHz 100 Millivolt | LS-BASIS | 0,32 | μH | Art. |
Prüfspannung | 3 mA/1 s | UT 1 | 500 | V (WECHSELSTROM) |
1. Induktanz einer einzelnen Wicklung
2. Nennstrom einer einzelnen Wicklung
3. Sättigungs-Strom einer einzelnen Wicklung, wenn alle Wicklungen gefahren werden. Wenn nicht alle Wicklungen der gefahrene Strom sind
der Sättigungsstrom pro Wicklung ist 6x Isatbase/Zahl von gefahrenen Wicklungen
4. DC-Widerstand einer einzelnen Wicklung
5. Prüfspannung: zwischen allen Wicklungen
Allgemeine Informationen E:
Es wird empfohlen, dass die Temperatur des Teils +125°C nicht unter Zuständen des schlimmsten Falls übersteigt.
Anwendung:
749197121 SMPS-Rücklauf-Transformator-Gebrauch für kleine elektronische Ausrüstung
Form und Maße:

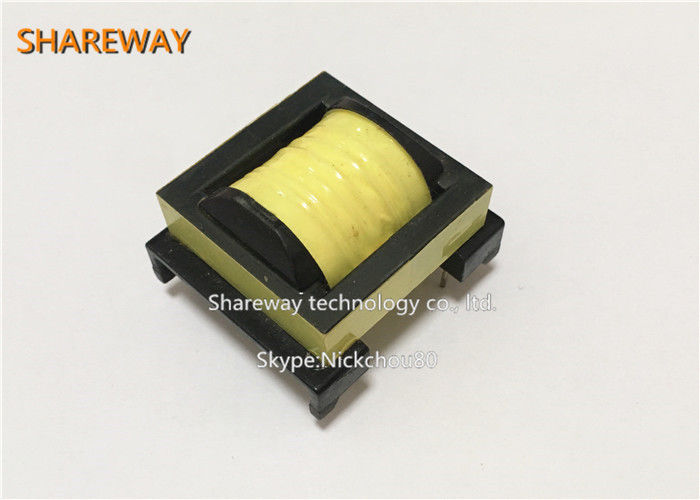

Produkt-Bild:
749197121 SMPS-Rücklauf-Transformator-Gebrauch für kleine elektronische Ausrüstung
WIE MAN BESTELLT
1. Schicken Sie mir Ihr Datenblatt oder Teilnummer bitte, die Sie benötigen.
2. Wir bieten das Ersatzzitat als Ihre Referenz an
3. Die freien Proben sind für Ihre Zustimmung verfügbar.
4. Nach Beispielprüfung treten wir in den Massenauftrag.
5. Die Proforma-Rechnung sendet für Ihre Bestätigung
6. Nach den beendeten Waren, schicken wir Ihnen die Waren und sagen Ihnen der Spurhaltungszahl.
7. Wir spüren Ihre Waren auf, bis Sie die Waren empfangen.
Anmerkungen:
1. sind- Beispielaufträge verfügbar.
2. ist Preis für Aufträge der großer Menge verkäuflich.
3. sind kundengebundene Aufträge (OEM-/ODMaufträge) verfügbar.
4. treten Sie mit uns für verfügbare Aromaliste in Verbindung. Internationale Bescheinigungen:
1. ISO9001: 2008
2. UL
3. Reichweite
4. RoHs
Unser Service:
1. 100% geprüft bevor dem Versenden
2. Haben Sie Alternative für Halo, Pluse, Wurth, Wir-on-line, Chilisin, Coilcraft ...... die gleiche Qualität aber besserer Preis
3. freie Probe verfügbar
4. stellen Sie neuen Entwurf für Kunden zur Verfügung
