Produkt-Details
Herkunftsort: Guangdong China
Markenname: Shareway
Zertifizierung: CE UL RoHS ISO9001:2008
Modellnummer: FL3209-1L
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100/500/1000
Preis: Supportive
Verpackung Informationen: Behälter im Karton
Lieferzeit: Vorrat oder 3 Wochen
Zahlungsbedingungen: TT, Paypal
Versorgungsmaterial-Fähigkeit: 3000K.PCS/Month
Produktname: |
FL3209-1L SMD CCFL Inverter-Transformator-differenzieller Transformator |
Installation: |
SMD |
Mittellage: |
PC40, PC44, PC95 |
Frequenz: |
High Frequency |
Garantie: |
5 Jahre |
Spulen-Struktur: |
Toroidal |
Produktname: |
FL3209-1L SMD CCFL Inverter-Transformator-differenzieller Transformator |
Installation: |
SMD |
Mittellage: |
PC40, PC44, PC95 |
Frequenz: |
High Frequency |
Garantie: |
5 Jahre |
Spulen-Struktur: |
Toroidal |
FL3209-1L SMD CCFL Inverter-Transformator-differenzieller Transformator
Produkt-Eigenschaft:
Die FL-Reihe von Transformatoren ist für Gebrauch in der Leuchtstofflampe (CCFL) der kalten Kathode bestimmt
Stromversorgung bei Arbeitsfrequenzen bis 100 kHz. Mit Spitzenleistung von 3,5 bis 6,0 Watt,
diese Transformatoren sind für LCD-Hintergrundbeleuchtungsanwendungen ideal. Sie sind in zwei unterschiedlich verfügbar
betrügen Sie Flügel, Oberflächenbergpakete und eine innere Konfiguration für Höhe eingeschränkte Entwürfe.
|
Teil Zahl |
Dreht Verhältnis |
Ertrag (Watt) |
Induktanz nom (μH) |
Imax sek (MA) |
Vrms3 | Vinst max4 | DCR maximal (Ohm) | |||||
| pri: sek | pri: FB | pri | sek | pri | sek | pri | sek | FB | ||||
| FL2015-1L | 1: 67 | 1: 0,19 | 6,0 | 43 | 5,0 | 22 | 1600 | 25,0 | 2000 | 0,220 | 285 | 0,10 |
| FL2015-2L | 1: 67 | 1: 0,19 | 6,0 | 43 | 5,0 | 23 | 1600 | 29,0 | 2000 | 0,220 | 285 | 0,10 |
| FL2015-3L | 1: 100 | 1: 0,25 | 6,0 | 19 | 5,0 | 16 | 1600 | 20,0 | 2000 | 0,190 | 285 | 0,10 |
| FL2015-4L | 1: 50 | 1: 0,14 | 6,0 | 44 | 7,0 | 32 | 1600 | 40,0 | 2000 | 0,220 | 165 | 0,10 |
| FL2015-5L | 1: 125 | 1: 0,38 | 6,0 | 20 | 7,0 | 12 | 1600 | 16,0 | 2000 | 0,160 | 330 | 0,10 |
| FL2015-6L | 1: 67 | 1: 0,19 | 6,0 | 48 | 11,0 | 23 | 1600 | 29,0 | 2000 | 0,160 | 176 | 0,10 |
| FL2015-7L | 1: 67 | 1: 0,19 | 6,0 | 50 | 11,0 | 23 | 1600 | 29,0 | 2000 | 0,160 | 176 | 0,10 |
| FL2015-8L | 1: 86 | 1: 0,21 | 6,0 | 31 | 11,0 | 18 | 1600 | 23,0 | 2000 | 0,132 | 176 | 0,10 |
| FL2015-9L | 1: 100 | 1: 0,25 | 6,0 | 22 | 11,0 | 16 | 1600 | 20,0 | 2000 | 0,132 | 176 | 0,10 |
| FL2015-10L | 1: 93 | 1: 0,25 | 4,5 | 40 | 11,0 | 17 | 1600 | 21,0 | 2000 | 0,175 | 675 | 0,05 |
| FL3209-1L, FL3209-3L empfohlen nicht für neue Entwürfe. Auftrag FL3209-5L, der elektrisch gleichwertig ist. | ||||||||||||
| FL3209-2L, FL3209-4L empfohlen nicht für neue Entwürfe. Auftrag FL3209-6L, der elektrisch gleichwertig ist. | ||||||||||||
| FL3209-5L | 1: 100 | - | 3,5 | 48 | 5,0 | 16 | 1600 | 20,0 | 2000 | 0,350 | 362 | - |
| FL3209-6L | 1: 93 | 1: 0,17 | 3,5 | 40 | 5,0 | 17 | 1600 | 21,0 | 2000 | 0,400 | 800 | 0,08 |
| FL2810-1L | 1: 100 | - | 4,5 | 3,5 | 7,0 | 15 | 1500 | 16,5 | 1650 | 0,220 | 500 | - |
FL3209-1L SMD CCFL Inverter-Transformator-differenzieller Transformator
Form und Maße:

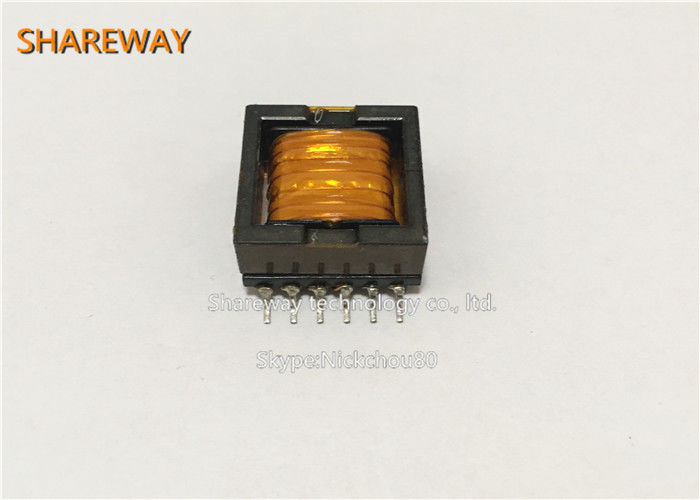

Produkt-Bild:
FL3209-1L SMD CCFL Inverter-Transformator-differenzieller Transformator
WIE MAN BESTELLT
1. Schicken Sie mir Ihr Datenblatt oder Teilnummer bitte, die Sie benötigen.
2. Wir bieten das Ersatzzitat als Ihre Referenz an
3. Die freien Proben sind für Ihre Zustimmung verfügbar.
4. Nach Beispielprüfung treten wir in den Massenauftrag.
5. Die Proforma-Rechnung sendet für Ihre Bestätigung
6. Nach den beendeten Waren, schicken wir Ihnen die Waren und sagen Ihnen der Spurhaltungszahl.
7. Wir spüren Ihre Waren auf, bis Sie die Waren empfangen.
Anmerkungen:
1. sind- Beispielaufträge verfügbar.
2. ist Preis für Aufträge der großer Menge verkäuflich.
3. sind kundengebundene Aufträge (OEM-/ODMaufträge) verfügbar.
4. treten Sie mit uns für verfügbare Aromaliste in Verbindung. Internationale Bescheinigungen:
1. ISO9001: 2008
2. UL
3. Reichweite
4. RoHs
Unser Service:
1. 100% geprüft bevor dem Versenden
2. Haben Sie Alternative für Halo, Pluse, Wurth, Wir-on-line, Chilisin, Coilcraft ...... die gleiche Qualität aber besserer Preis
3. freie Probe verfügbar
4. stellen Sie neuen Entwurf für Kunden zur Verfügung
