Produkt-Details
Herkunftsort: Guangdong China
Markenname: Shareway
Zertifizierung: CE UL RoHS ISO9001:2008
Modellnummer: DA2032-AL_
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100/500/1000
Preis: Supportive
Verpackung Informationen: 200pcs/reel
Lieferzeit: Vorrat oder 3 Wochen
Zahlungsbedingungen: TT, Paypal
Versorgungsmaterial-Fähigkeit: 3000K.PCS/Month
Produktname: |
DA2032-AL_ flacher Transformatorgebrauch in einem 300 V, 3 A Akkuladeschaltung |
Typ: |
flacher Transformator |
Anwendung: |
300 V, 3 A Akkuladeschaltung |
Eingangsbereich: |
3 – 24 V |
Beendigungen: |
Zinn-Silber über Zinn über Nickel über phos Bronze |
Hörbeispiel: |
Freie Proben verfügbar |
Produktname: |
DA2032-AL_ flacher Transformatorgebrauch in einem 300 V, 3 A Akkuladeschaltung |
Typ: |
flacher Transformator |
Anwendung: |
300 V, 3 A Akkuladeschaltung |
Eingangsbereich: |
3 – 24 V |
Beendigungen: |
Zinn-Silber über Zinn über Nickel über phos Bronze |
Hörbeispiel: |
Freie Proben verfügbar |
DA2032-AL_ flacher Transformatorgebrauch in einem 300 V, 3 A Akkuladeschaltung
Beschreibung:
Diese Oberflächenbergrücklauftransformatoren wurden entwickelt
für Gebrauch mit Kondensator der Lineartechnik-LT3750
Ladegerät-Prüfer. DA2033-AL und DA2034-AL sind
auch spezifiziert für den Prüfer LT3751. Sie haben a
kleinerer Abdruck als andere Transformatoren entworfen für
diese Anwendung.
Diese flachen Transformatoren kennzeichnen 1500 Vrms, eins
winzige Wicklung zu zur wickelnden Isolierung und 750 Vrms Wicklung
zur Kernisolierung. Sie sind entworfen, um mit zu funktionieren
Inputstrecke 3 – 24 V und einen Kondensator bis 300 V. aufladen.
Sie werden auf der Anwendung der Lineartechnik LT3750 gezeigt
Verwendungsvermerk in einem 300 V, 3 A Akkuladeschaltung
(DA2032); ein 300 V, 6 A Akkuladeschaltung (DA2033); und a
300 V, 9 A Akkuladeschaltung (DA2034).
Mittellage-Ferrit
Konformes Zinnsilber Beendigungen RoHS über Zinn über Nickel vorbei
phos Bronze. Andere Beendigungen verfügbar zu den zusätzlichen Kosten.
Gewicht DA2032: 5,9 g; DA2033: 8,2 g; DA2034: 14.1g
Umgebende Temperatur – 40°C zu +125°C
Lagertemperatur-Komponente: – 40°C zu +125°C.
Band- und Spulenverpacken: – 40°C zu +80°C
Widerstand zu lötenden maximalen drei 40 zweiten Rückfluten der Hitze an
+260°C, Teile kühlte zur Raumtemperatur zwischen Zyklen ab
Feuchtigkeits-Empfindlichkeits-Niveau (MSL) 1 (unbegrenztes Bodenleben bei <30>
85% relativer Luftfeuchtigkeit)
|
Teil Zahl |
L bei 0 A ±10% (μH) |
L bei Ipk Minute (μH) |
DCR maximal (Ohm) |
Durchsickern L maximal (μH) |
Ipk (a) |
Interwinding Kapazitanz (PF) |
Dreht Verhältnis pri: sek |
|||
| pri | sek | |||||||||
| DA2032-AL_ | 10,0 | 9,0 |
0,013 |
1,60 | 0,150 | 3,0 | 67 | 1: 10 | ||
| DA2033-AL_ | 10,0 | 9,0 | 0,015 | 1,10 | 0,144 | 5,0 | 76 | 1: 10 | ||
| DA2034-AL_ | 10,0 | 9,0 | 0,018 | 1,75 | 0,250 | 10,0 | 128 | 1: 10 | ||
DA2032-AL_ flacher Transformatorgebrauch in einem 300 V, 3 A Akkuladeschaltung
Form und Maße:

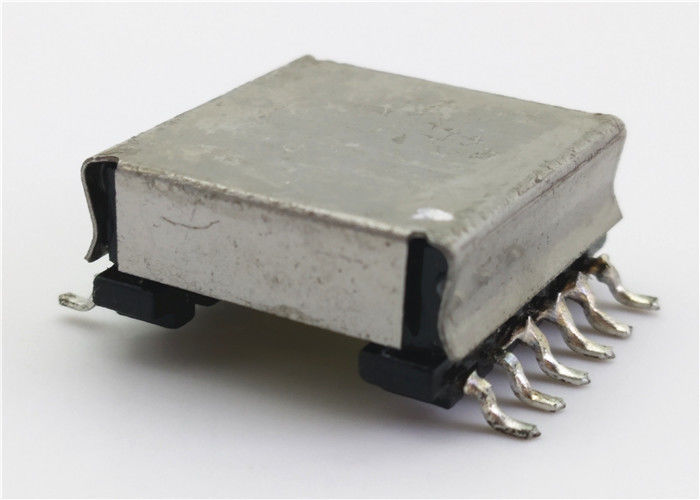

Produktbild:
