Produkt-Details
Herkunftsort: Guangdong China
Markenname: Shareway
Zertifizierung: CE UL RoHS ISO9001:2008
Modellnummer: H1100NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100/500/1000
Preis: Supportive
Verpackung Informationen: Spule, Rohr
Lieferzeit: Vorrat oder 3 Wochen
Zahlungsbedingungen: TT, Paypal
Versorgungsmaterial-Fähigkeit: 3000K.PCS/Month
Produktname: |
Ethernet-magnetische Transformatoren 16Pins 12.7*7.11*5.97mm H1100NL |
Größe: |
12.7*7.11*5.97mm |
Stifte: |
16Pins, 24Pins, 40Pins, 48Pins, 50Pins, 72Pins |
Typ: |
Oberflächenberg-Transformator |
Material: |
Kern |
Anwendung: |
PCB |
Produktname: |
Ethernet-magnetische Transformatoren 16Pins 12.7*7.11*5.97mm H1100NL |
Größe: |
12.7*7.11*5.97mm |
Stifte: |
16Pins, 24Pins, 40Pins, 48Pins, 50Pins, 72Pins |
Typ: |
Oberflächenberg-Transformator |
Material: |
Kern |
Anwendung: |
PCB |

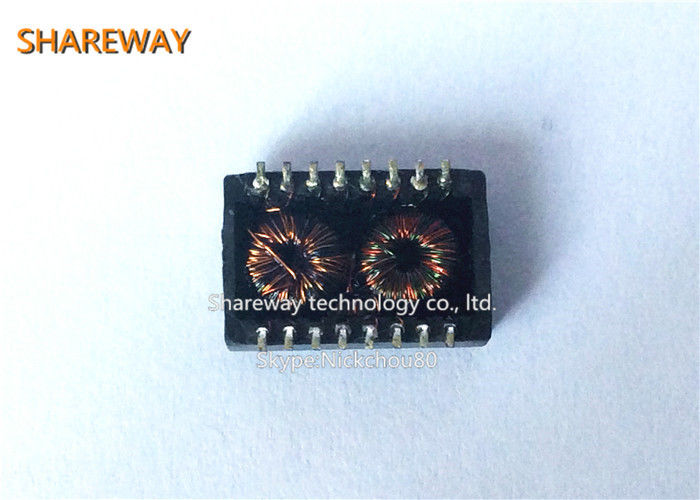

Ethernet-magnetische Transformatoren 16Pins 12.7*7.11*5.97mm H1100NL
Beschreibung:
Lan-Transformator-und -filter-Module für Netz-Filter und lokalisierten Transformator.
Entwarf, Bedingungen IEEE802.3 zu erfüllen. LAN (Filter des Impulses XFMR), LAN-Mater (RJ-45 + XFMR/LED)
Gleichtakt erdrosselt, VoIP XFMR, ISDN, T1, CEPT, XFMR
ADSL-Linie XFMR, VDSL XFMR/filter
Mikrofilterteiler (CO-/CPEseite)
Fahrer POE (Energie über Ethernet)
10/100 Basis, Basis-TXnetz-Filtermodule 1000
T1/E1 SMD und BAD lokalisierte Transformatoren
ISDN-U/S Schnittstellentransformatoren
T3/DS3, T4/DS4 lokalisierte Transformatoren,
ADSL-Schnittstellentransformatoren
VDSL Hochpass/Tiefpassfiltermodule und Schnittstellentransformatoren
| PARAMETER | SPEZIFIKATIONEN | ||
| BETRIEBSTEMPERATUR | 0 - 70 | ||
| DREHUNGS-VERHÄLTNIS | 1: 1 ±2% | ||
| POLARITÄT | PRO SCHEMTIC | ||
| EINFÜGUNGSDÄMPFUNG | 100KHz | 1-125 MHZ | |
| -1,2 DB max | -0,2 -0.002*f ^1,4 DB max | ||
|
RÜCKFLUSSDÄMPFUNG (Z HERAUS = 100 OHM ±15%) |
1-30MHz | 30-60HMz | 60-80MHz |
| -16 DB-MINUTE |
-10+20*LOG10 (f/60 MHZ) DB-MINUTE |
-10 DB-MINUTE | |
|
INDUKTANZ (OCL) (MEDIEN-SEITE, 0 -70) |
uH MINUTE 350 (MEASUREN AN 100KHz, 100mVRMS UND MIT NEIGUNG DC-8mA) | ||
|
ÜBERSPRECHEN, ANGRENZEND KANÄLE |
1MHz | 10-100MHz | |
| -50 DB-MINUTE | -50+17*LOG 10 (f/10) DB-MINUTE | ||
| DIFFERENZIAL ZUR GLEICHTAKT-ABLEHNUNG | 2MHz | 30-200MHz | |
| -50 DB-MINUTE | -43+22*LOG 10 (f/10) DB-MINUTE | ||
|
DC-WIDERSTAND WICKELNDES 1/2 |
.65 OHM MAX | ||
|
DC-WIDERSTAND UNAUSGEGLICHENHEIT |
.065 OHM MAX (MITTELhahn-SYMMETRIE) | ||
|
INPUT/OUTPUT ISOLIERUNG |
1500 VRMS-MINUTE @ 60 SEKUNDEN | ||
Ethernet-magnetische Transformatoren 16Pins 12.7*7.11*5.97mm H1100NL
Form und Maße:
Video
