Produkt-Details
Herkunftsort: Guangdong, Shenzhen
Markenname: Shareway
Zertifizierung: RoHS,ISO9001-2001
Modellnummer: SC73-100
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 500/1000
Preis: Supportive
Verpackung Informationen: Spule/Behälter
Lieferzeit: Vorrat oder 3 Wochen
Zahlungsbedingungen: TT, Paypal, West union
Versorgungsmaterial-Fähigkeit: 1kk-pcs/month
Produktname: |
Örtlich festgelegter Unshielded Drossel-Energie-Induktor des Formteil-SC73-100 |
Abgeschirmt: |
Unshielded |
Typ: |
Örtlich festgelegt |
Induktor: |
Formteil-Drossel-Energie-Induktor |
Induktivität: |
10 zu 330uH |
Aktuelle: |
80mA zu 1.5A |
Produktname: |
Örtlich festgelegter Unshielded Drossel-Energie-Induktor des Formteil-SC73-100 |
Abgeschirmt: |
Unshielded |
Typ: |
Örtlich festgelegt |
Induktor: |
Formteil-Drossel-Energie-Induktor |
Induktivität: |
10 zu 330uH |
Aktuelle: |
80mA zu 1.5A |

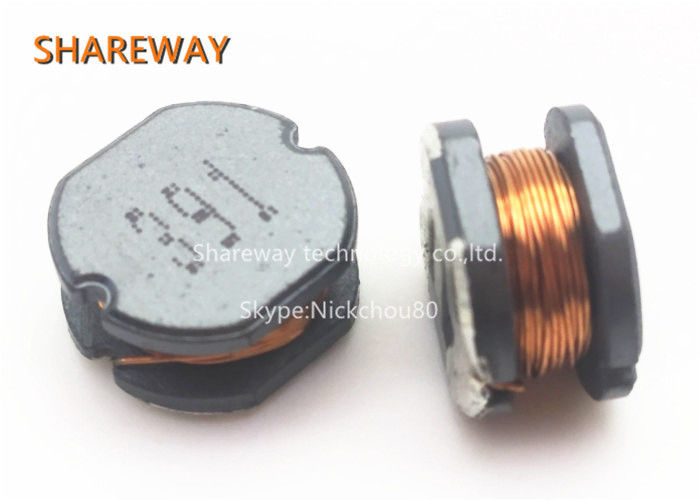

Örtlich festgelegter Unshielded Drossel-Energie-Induktor des Formteil-SC73-100
Die Verbindung und der Unterschied zwischen Induktanz und magnetischen Perlen
1. Der Induktor ist ein Energiespeicherbaustein, und die magnetischen Perlen sind Geräte der Energieumwandlung (Verbrauch); [1]
2. werden Induktoren größtenteils in den Stromversorgungssiebschaltungen benutzt, und magnetische Perlen werden größtenteils in den Signalschleifen für EMC-Gegenmaßnahmen benutzt;
3. werden magnetische Perlen hauptsächlich benutzt, um Störung der elektromagnetischen Strahlung zu unterdrücken, während Induktoren in dieser Hinsicht benutzt werden, um sich auf die Aufhebung der geleiteten Störung zu konzentrieren. Beide können verwendet werden, um EMC- und EMS-Probleme zu beschäftigen; zwei Möglichkeiten von EMS, nämlich: die Strahlung und Leitung, unterschiedlich die Annäherung benutzt verschiedene Unterdrückungsmethoden, das ehemalige unter Verwendung der magnetischen Perlen und die letzteren, die Induktanz verwenden;
4, magnetische Perlen werden verwendet, um Ultrahochfrequenzsignale, wie einige Rf-Stromkreise zu absorbieren, PLL, Schwingkreise, einschließlich Ultrahochfrequenz-Speicher (DDRSDRAM, RAMBUS, etc.) müssen Sie magnetische Perlen im Leistungsaufnahmeteil und die Induktanz hinzufügen ist eine Art, die der Energiespeicherbaustein in einem LC-Schwingkreis benutzt wird, eine Niederfrequenzsiebschaltung, ein etc., und sein AnwendungsFrequenzbereich übersteigt selten 50 MHZ;
5, der Induktor wird im Allgemeinen für Stromkreiszusammenbringen und -signalqualitätskontrolle, die allgemeine Verbindung und Stromversorgungsverbindung verwendet. Magnetische Perlen werden benutzt, wo analoger Boden und digitaler Boden kombiniert wird. Magnetische Perlen werden auch für Bus-Leitungen benutzt
Elektrisches Chareristics:
Teilnummer | Induktanz (uH) |
Test Frequenz |
DC-Widerstand (Ω MAX) |
Sättigung Gegenwärtig (a) |
Temperatur Gegenwärtig (a) |
SC73-100 | 10 | 2.52MHZ | 80m | 1,44 | 2,40 |
SC73-120 | 12 | 2.52MHZ | 90m | 1,39 | 2,20 |
SC73-150 | 15 | 2.52MHZ | 100m | 1,24 | 2,00 |
SC73-180 | 18 | 2.52MHZ | 110m | 1,12 | 1,80 |
SC73-220 | 22 | 2.52MHZ | 130m | 1,07 | 1,65 |
SC73-270 | 27 | 2.52MHZ | 150m | 0,94 | 1,50 |
SC73-330 | 33 | 2.52MHZ | 170m | 0,85 | 1,40 |
SC73-390 | 39 | 2.52MHZ | 220m | 0,74 | 1,30 |
SC73-470 | 47 | 2.52MHZ | 250m | 0,68 | 1,22 |
SC73-560 | 56 | 2.52MHZ | 280m | 0,64 | 1,13 |
SC73-680 | 68 | 2.52MHZ | 330m | 0,59 | 1,05 |
SC73-820 | 82 | 2.52MHZ | 410m | 0,54 | 0,96 |
SC73-101 | 100 | 1KHZ | 480m | 0,51 | 0,88 |
SC73-121 | 120 | 1KHZ | 540m | 0,49 | 0,80 |
SC73-151 | 150 | 1KHZ | 750m | 0,40 | 0,72 |
SC73-181 | 180 | 1KHZ | 1,02 | 0,36 | 0,62 |
SC73-221 | 220 | 1KHZ | 1,20 | 0,31 | 0,54 |
SC73-271 | 270 | 1KHZ | 1,31 | 0,29 | 0,48 |
SC73-331 | 330 | 1KHZ | 1,50 | 0,28 | 0,44 |
