750342206
, Stromversorgung für Bias SMPS Flyback-Transformator
, SMPS-Flyback-Transformator 750342206
Oberflächenmontage SMPS Flyback-Transformator für Bias-Stromversorgungen 750342206
Isolierte Transformatoren Bias-Stromversorgungen für Torantriebe und Operationsverstärker 750314463
Eigenschaften
- FlybuckTM-Topologie
- Niedrige Kosten und hohe Effizienz
- Betriebstemperatur: -40°C bis +125°C
- Ausgezeichnete Induktivität bei Leckage und Kapazität bei Verwicklung
Anwendungen
- Industrielle programmierbare Logikcontroller (PLC)
- Gebäudeautomation und Prozesssteuerung
- Isolierte Schnittstellenleistung: RS-422, RS-485, CAN, I2C, LAN
- Motorantriebssteuerung, Wechselrichter und industrielle Automatisierung
- Isolierte Leistungsschaltanlagen und -regulatoren, intelligente E-Meter
- Stromversorgungen für Schaltantriebe und Op-Ampler
Elektrische Spezifikationen @ 25°C, sofern nicht anders angegeben
|
Parameter
|
Prüfbedingungen
|
Wert
|
|
Die Widerstandsgruppe 9-4.
|
@20°C
|
0.061 Ohm ± 10%
|
|
- Das ist nicht wahr.
|
@20°C
|
0.228 Ohm ± 10%
|
|
Die Widerstandsgruppe 11-2.
|
@20°C
|
0.224 Ohm ± 10%
|
|
Die Widerstandsgruppe 10-3.
|
@20°C
|
0.228 Ohm ± 10%
|
|
NDUCTANCE 7 bis 6
|
10 kHz, 100 mVAC, Ls
|
45.0uH ± 20%
|
|
Sättigungsstrom
|
20% Abzug von der ursprünglichen
|
960 mA
|
|
LECKAGE INDUKTANZ 7-6
|
tie ((2+3+4+9+10+11), 100 kHz, 100mVAC,Ls
|
450 nH max.
|
|
Dies ist der Fall.
|
Unentschieden (2+3+4)
1875VAC, 1 Sekunde
|
1500 VAC,1 Minute
|
|
Drehverhältnis
|
(7-6): ((9-4)
|
2.36:1,± 1%
|
|
Drehverhältnis
|
(11-2):(7-6)
|
1.16:1,± 1%
|
|
Drehverhältnis
|
(10-3): ((7-6)
|
1.16:1,± 1%
|
Form und Abmessungen:

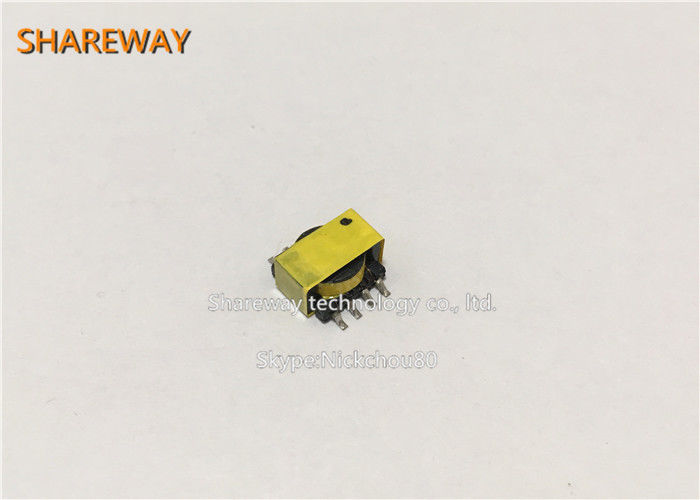

Produktbild:
Isolierte Transformatoren Bias-Stromversorgungen für Torantriebe und Operationsverstärker 750314463
