Stromübertragungstransformator für industrielle Anwendungen 7491195331
Stromübertragungstransformator für industrielle Anwendungen 7491195331
Eigenschaften
- Rückwärts- oder Vorwärtstransformator
- Eingangsspannung: 9 V oder 33 V bis 57 V
- Schaltfrequenzen: 200 bis 400 kHz
- Betriebstemperatur: -40°C bis +125°C
- Prüfspannung für die Isolierung: 1,5 kVAC
- Verschiedene Ausgangsspannungen verfügbar
- Optimierte Kern- und Schraubentwicklung für 30% mehr Leistung
- Standard-Fußabdruck bis EP13
Anwendungen
- Geräte mit PoE- und PoE+-Antrieb
- Telekommunikation
- Industrieanwendungen
- WLAN-Zugriffspunkt
- Sicherheitskameras
Elektrische Eigenschaften:
| Eigenschaften |
|
Prüfbedingungen |
Wert |
Einheit |
Tol. - Ich weiß. |
| Induktivität |
L |
N1/ 100 kHz/ 100 mV |
21 |
μH |
± 10% |
| Drehverhältnis |
n |
N1 : N2 : N3 : N4 |
4:1:1:3 |
|
|
| Sättigungsstrom |
ISAT |
N1/.ΔL/L bei weniger als 20% |
6.2 |
Eine |
Das ist ein Typ. |
| Gleichstromwiderstand 1 |
RDC 1 |
N1/ 20 °C |
32 |
mΩ |
maximal |
| Gleichstromwiderstand 2 |
RDC 2 |
N2/ 20 °C |
9 |
mΩ |
maximal |
| Gleichstromwiderstand 3 |
RDC 3 |
N3/ 20 °C |
9 |
mΩ |
maximal |
| Gleichstromwiderstand 4 |
RDC 4 |
N4/ 20 °C |
145 |
mΩ |
maximal |
| Leckageinduktivität |
L S |
N1/ 100 kHz/ 100 mV |
0.3 |
μH |
maximal |
| Isolierungstestspannung |
VT |
N1,4 => N2,3 |
1500 |
V (AC) |
|
| Isolierungstestspannung |
VT 2 |
N2 => N3, N1 => N4 |
500 |
V (AC) |
|
Form und Abmessungen:

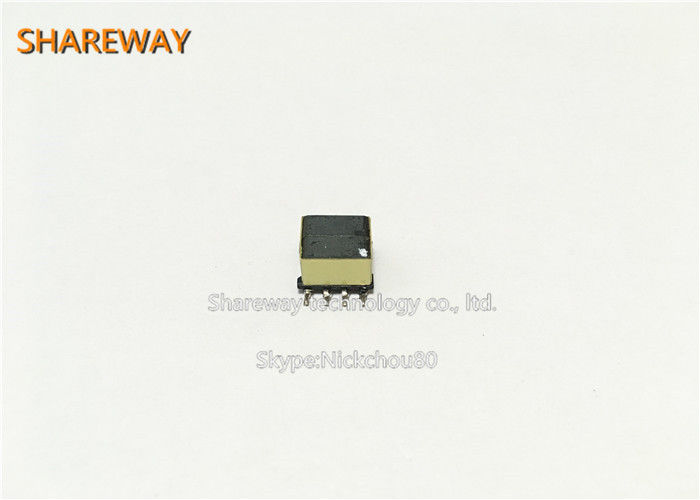

Produktbild:
Stromübertragungstransformator für industrielle Anwendungen 7491195331
