750370024 Zurückfliegende Transformatoren
, STMikroelektronische Flyback-Transformatoren
, EE13 Rückflugtransformatoren
EE13/7/4 THT Zurückfliegende Transformatoren für STMikroelektronik 750370024
EE13/7/4 THT Zurückfliegende Transformatoren für STMikroelektronik 750370024
Eigenschaften
- Nennstufeneingangsspannung: 85265 VAC (120375 VDC)
- Betriebstemperatur: von ¥40 °C bis +125 °C
- Isolationsspannung: 2 bis 5 kVAC
- Mehrere Ausgabeoptionen
- Optionen für den Betrieb im Festfrequenz- oder Quasiresonanzmodus
- Die meisten Produkte erfüllen eine verstärkte Isolierung
Anwendungen
- Stromversorgung im Offline-Schaltermodus
- Speziell für mehrere ICs von STMicroelectronics ausgelegt
- Hilfsstromversorgung
- Haushaltsgeräte
- Verbraucherelektronik
Elektrische Eigenschaften:
|
Parameter
|
Prüfbedingungen
|
Wert
|
|
D.C. Widerstand 1-3
|
@20°C
|
6.20 Ohmg max.
|
|
- Das ist nicht wahr.
|
@20°C
|
0.10 Ohm max.
|
|
D.C. Widerstand 4-5
|
@20°C
|
10,00 Ohm max.
|
|
INDUKTANZ 1-3
|
10 kHz, 100 mVAC, Ls
|
1.60mH ± 10%
|
|
Leckage-Induktivität 1-3
|
tie ((4+5,6+9),100 kHz, 100mVAC,Ls
|
35°C typisch, maximal 50°C.
|
|
Dies ist der Fall.
|
tie ((3+5), 4000VAC, 1 Sekunde
|
4000VAC, 1 Minute
|
|
Umdrehungsquote
|
(1-3): ((9-6)
|
8:1,士1%
|
|
Umdrehungsquote
|
(1-3): ((5-4)
|
6:1,± 1%
|
Form und Abmessungen:

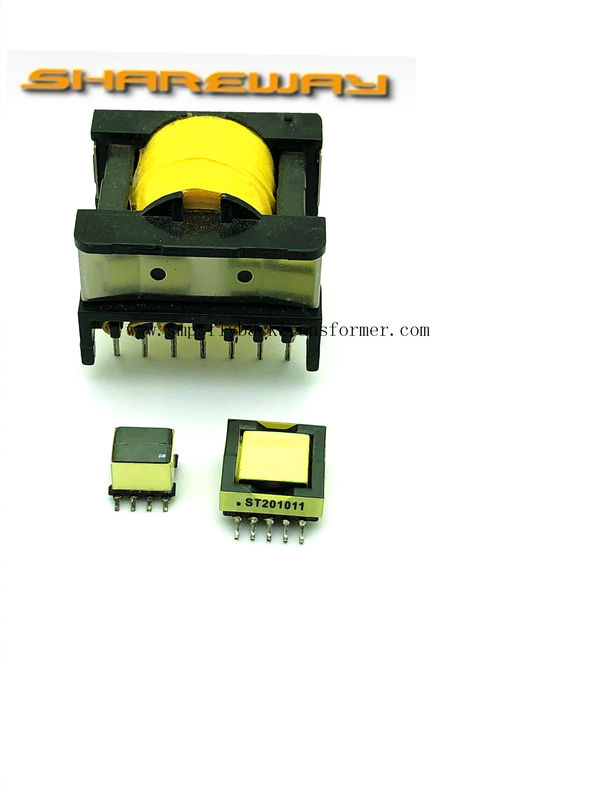

Produktbild:
SMD SMT Kompakte Größe EMV-Filter
