Hervorheben:
750370423 Zurückfliegende Transformatoren
, THT Rückflugtransformatoren
, Offline Flyback-Transformatoren
THT Offline-Flyback-Transformatoren für Stromversorgungen 750370423
THT Offline-Flyback-Transformatoren für Stromversorgungen 750370423
Eigenschaften
- Nennstufeneingangsspannung: 85265 VAC (120375 VDC)
- Betriebstemperatur: von ¥40 °C bis +125 °C
- Isolationsspannung: 2 bis 5 kVAC
- Mehrere Ausgabeoptionen
- Optionen für den Betrieb im Festfrequenz- oder Quasiresonanzmodus
- Die meisten Produkte erfüllen eine verstärkte Isolierung
Anwendungen
- Stromversorgung im Offline-Schaltermodus
- Speziell für mehrere ICs von STMicroelectronics ausgelegt
- Hilfsstromversorgung
- Haushaltsgeräte
- Verbraucherelektronik
Elektrische Eigenschaften:
|
Parameter
|
Prüfbedingungen
|
Wert
|
|
D.C.Widerstand 3-4
|
@20°C
|
2.220 Ohm ± 10%
|
|
D.C. Widerstand 2-1
|
@20°C
|
0.529 Ohm ± 10%
|
|
D.C. Widerstand 5-8
|
@20°C
|
00,054 Ohm ± 20%
|
|
INDUKTANZ 3-4
|
10 kHz, 100 mVAC, Ls
|
1.5mH ± 10%
|
|
INDUKTANZ 2-1
|
10 kHz, 100 mVAC, Ls
|
65.13uH ±10%
|
|
INDUKTANZ 5 bis 8
|
10 kHz, 100 mVAC, Ls
|
8.44uH ± 10%
|
|
Sättigungsstrom 3-4
|
20% Abzug von der ursprünglichen
|
600 mA
|
|
LECKAGE INDUKTANZ 3-4
|
Einheitliche Anwendungen
|
32 uH typisch, maximal 45 uH
|
|
Verteilungskapazität 3-4
|
100mVAC,Cs
|
26.0pF Typ.
|
|
Dies ist der Fall.
|
Die Anlage ist in der Lage, die Anlage zu verwalten.
|
3900VAC, 1 Minute
|
|
Dies ist der Grund für die Änderung der Richtlinie 2008/57/EG.
|
625VAC,1 Sekunde
|
|
|
Drehverhältnis
|
(3-4): ((5-8)
|
13.33:1,士1%
|
|
Drehverhältnis
|
(3-4):(2-1)
|
4.8:1,± 1%
|
Form und Abmessungen:

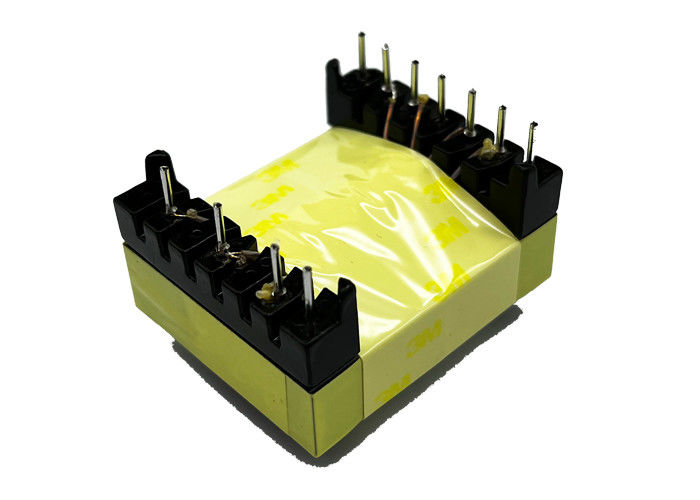

Produktbild:
THT Offline-Flyback-Transformatoren für Stromversorgungen 750370423
