Hervorheben:
OLSTM Offline Flyback-Transformatoren
, STMikroelektronische Flyback-Transformatoren
, 750344353 Zurückfliegende Transformatoren
OLSTM Offline-Flyback-Transformatoren für die STMikroelektronik 750344353
OLSTM Offline-Flyback-Transformatoren für die STMikroelektronik 750344353
Anwendungen
- Stromversorgung im Offline-Schaltermodus
- Speziell für mehrere ICs von STMicroelectronics ausgelegt
- Hilfsstromversorgung
- Haushaltsgeräte
- Verbraucherelektronik
Eigenschaften
- Nennspannung der Eingabe: 85265 VAC (120375 VDC)
- Betriebstemperatur: von ¥40 °C bis +125 °C
- Isolationsspannung: 2 bis 5 kVAC
- Mehrere Ausgabeoptionen
- Optionen für den Betrieb im Festfrequenz- oder Quasiresonanzmodus
- Die meisten Produkte erfüllen eine verstärkte Isolierung
Elektrische Eigenschaften:
|
Parameter
|
Prüfbedingungen
|
Wert
|
|
D.C. Widerstand 10-1
|
@20°C
|
10,20 Ohm ± 10%
|
|
D.C. Widerstand 4-7
|
(4+5,6+7),@20°C
|
10,20 Ohm ± 10%
|
|
D.C. Widerstand 3-2
|
@20°C |
0.020 Ohm max.
|
|
INDUKTANZ 10-1
|
100 kHz, 100 mVAC, Ls
|
900uH ± 10%
|
|
Sättigungsstrom 10-1
|
20% Abzug von der ursprünglichen
|
950 mA
|
|
Einheitliche Prüfungen
|
tie ((2+3+4+5+6+7), 100 kHz, 100mVAC,Ls
|
20°C typisch, maximal 40°C.
|
|
Dies ist der Fall.
|
tie ((5+6), 4000VAC,1 Sekunde
|
3000VAC, 1 Minute
|
|
Dies ist der Fall.
|
625VAC,1 Sekunde
|
- |
|
Umdrehungsquote
|
(2-1): ((1-6)
|
1:1,± 1%
|
|
Umdrehungsquote
|
(2-6): ((5-4)
|
6.55:1,± 1%
|
|
Umdrehungsquote
|
(2-6): ((A-B)
|
14.4:1,± 1%
|
Form und Abmessungen:

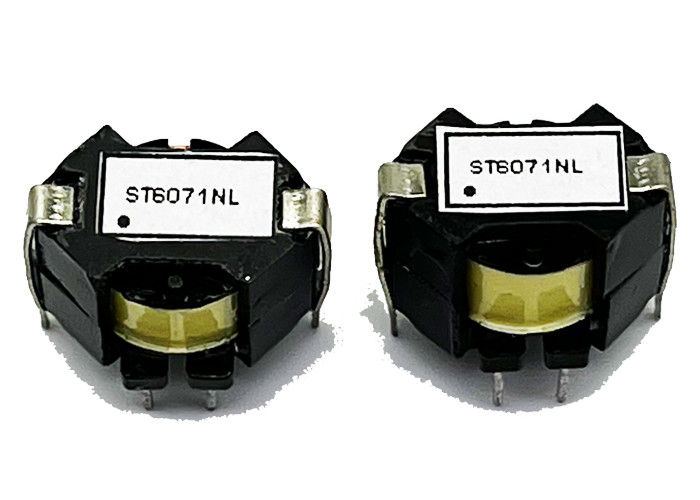

Produktbild:
OLSTM Offline-Flyback-Transformatoren für die STMikroelektronik 750344353
