Name: Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnetische SG24701 G
Brand: SHAREWAY TECHNOLOGY CO., LTD.
SKU: SG24701 G
Price: 0.30 USD
Availability: InStock

Produkt-Details

Herkunftsort: China

Markenname: Shareway

Zertifizierung: RoHs, Reach, UL

Modellnummer: SG24701 G

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 100

Preis: USD$0.30 to USD$0.85

Verpackung Informationen: Behälter, Band u. Spule

Lieferzeit: onw Woche für Probe, 4 Wochen für Massenauftrag

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 1000,000-teilig pro Monat

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                                                                                SMD Lan-Transformator SG24701 G, Dual-Port SMD Lan-Transformator, 1000M Gigabit-LAN-Transformator


Kreuz p/n:	SG24701 G	Geschwindigkeit:	1000M Basis-t
Hallo-Topf:	4.3k VAC	Hafen:	Doppel-Port
lötende Art:	SMD	Entwurfsbau:	Funktionsisolierung
Versandmethode:	DHL, FEDEX, UPS, TNT	Probe:	Freie Probe stützte sich

Kreuz p/n:	SG24701 G
Geschwindigkeit:	1000M Basis-t
Hallo-Topf:	4.3k VAC
Hafen:	Doppel-Port
lötende Art:	SMD
Entwurfsbau:	Funktionsisolierung
Versandmethode:	DHL, FEDEX, UPS, TNT
Probe:	Freie Probe stützte sich

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnetische SG24701 G

Shareway Dual Port SMD 1000M Gigabit Lan Transformator magnetisch SG24701 G

Elektrische Eigenschaften bei +25°C:

Parameter	Spezifikationen
Qualifikation	Für AEC-Q200
Entwurf und Bau	Funktionale Isolierung
Entfernung zum Schleichen	> 10 mm
Betriebstemperatur	-40 °C bis 125 °C
Drehverhältnis	10,00 ± 2%
Gleichstromwiderstand	Reansformerseite: maximal 0,45 Ohm
Gleichstromwiderstand	CM Schmerzseite: maximal 0,85 Ohm
Induktivität (OCL) @ 100 kHz, 100mV ((-40°C bis +125°C)	150 uH Min, 450 uH Max
Leckageinduktivität	0.50 uH Max, @100 kHz
Einsetzungsverlust	00,25 dB Max @ 4 MHz
Rückkehrverlust (Z OUT = 100 OHM ± 1%)	20 dB MIN @ 4 MHz
Übertragung, Nebenkanäle	-50 dB MIN @ 4 MHz
Abstoßungsquote für den gemeinsamen Modus	1 -10 MHz: -35 dB MIN
Abstoßungsquote für den gemeinsamen Modus	10 bis 1000 MHz: -20 dB MIN
Eingang - Ausgang Isolierung	4300VDC oder 3100VAC für 60 Sekunden mit einer Leistung von 1,0 mA Max Leckage
Isolierwiderstand	400 Megaohm pro Minute
Betriebsspannung	1000 VDC für 15 Jahre

Schematisches Diagramm:

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnetische SG24701 G 0

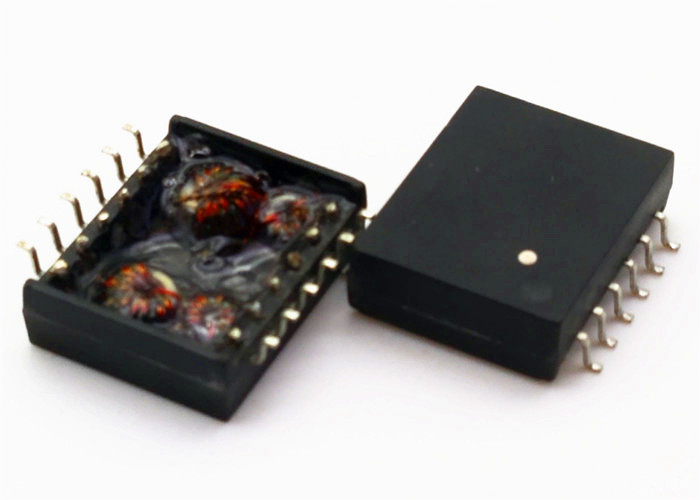

Produktfoto:

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnetische SG24701 G 1

Wie können Sie die Bestellung an uns richten?

1Bitte schicken Sie uns Ihre Nachfrage-Datenblätter.

2Wir werden Ihnen Alternativen und Preise für die Überweisung zur Verfügung stellen.

3Wenn der Preis ok ist, schicken wir Ihnen eine kostenlose Probe zum Testen.

4Nach dem Testen können Sie die Massenbestellung aufgeben und die Zahlung verarbeiten.

5Die Lieferzeit für die Massenbestellung beträgt in der Regel etwa 4 Wochen.

6Wenn die Bestellung fertig ist, schicken wir sie aus und senden Ihnen die Versanddetails zur Nachverfolgung.
