744878005 Gerade SMT geschützter koppelter Induktor
, 7332 Gerade SMT geschützter Kopplungsinduktor
, Einheit für die Bereitstellung von elektrischen Antrieben
7332 Gerade SMT geschützter koppelter Induktor SMD Leistungsinduktor 744878005
7332 Gerade SMT geschützter koppelter Induktor SMD Leistungsinduktor 744878005
Eigenschaften:
- 11 Transformator
- Doppel-Induktor mit zwei identischen Wickeln
- 5 verschiedene Größen erhältlich
- Betriebstemperatur: ∼40 oC bis +125 oC
- Empfohlenes Lötprofil: Rückfluss
- Auf Anfrage angepasste Entwürfe
Anwendungen
- Für SEPIC- und CUK-Topologien
- Flyback-Anwendungen
- Schaltregler mit zweiter, nicht regulierter Ausgangsspannung
Elektrische Eigenschaften:
| Eigenschaften |
|
Prüfbedingungen |
Wert |
Einheit |
Tol. - Ich weiß. |
| Induktivität 1 |
L 1 |
1 kHz/250 mV |
5.6 |
μH |
± 20% |
| Induktivität 2 |
L 2 |
1 kHz/250 mV |
5.6 |
μH |
± 20% |
| Nennstrom 1 |
I R 1 |
ΔT = 40 K |
1.5 |
Eine |
Maximal. |
| Nennstrom 2 |
I R 2 |
ΔT = 40 K |
1.5 |
Eine |
Maximal. |
| Sättigungsstrom |
Ich habe SAT gemacht. |
Ich habe keine Ahnung. |
3 |
Eine |
Typ |
| Gleichstromwiderstand 1 |
RDC1 |
@ 20 °C |
0.095 |
Ohm |
Typ |
| Gleichstromwiderstand 1 |
RDC1 |
@ 20 °C |
0.12 |
Ohm |
maximal |
| Gleichstromwiderstand 2 |
RDC2 |
@ 20 °C |
0.095 |
Ohm |
Typ |
| Gleichstromwiderstand 2 |
RDC2 |
@ 20 °C |
0.12 |
Ohm |
maximal |
| Selbstresonanzfrequenz |
f res |
|
26 |
MHz |
Typ |
| Betriebsspannung |
V |
|
80 |
V (DC |
maximal |
| Drehverhältnis |
n |
|
1:1 |
|
|
7332 Gerade SMT geschützter koppelter Induktor SMD Leistungsinduktor 744878005
Form und Abmessungen:

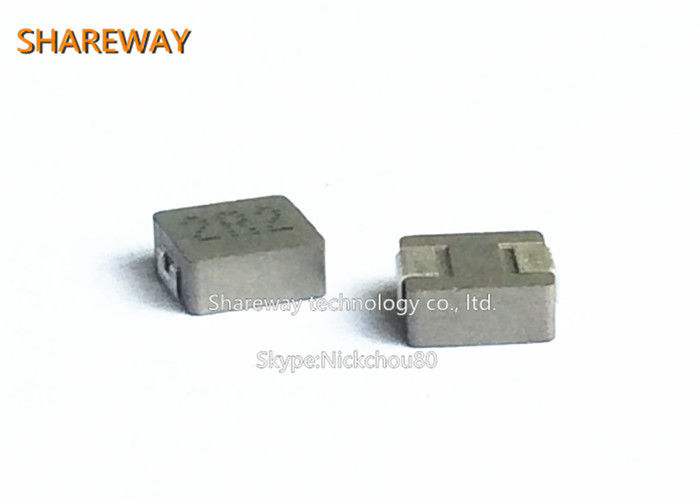

Produktbild:
7332 Gerade SMT geschützter koppelter Induktor SMD Leistungsinduktor 744878005
