Hervorheben:
E16 Rückflugtransformator
, Schaltermodus Stromversorgung Flyback-Transformator
, 74000 Rückflugtransformator
E16-Flyback-Transformator für Schaltbetriebsnetzteile 74000
E16-Flyback-Transformator für Schaltbetriebsnetzteile 74000
Eigenschaften
•Umgebungstemperatur ≤ 50°C
•Primärreflektierte Spannung = 90 bis 120 V
•Dielektrische Festigkeit ≥ 3750Vac
•Kreifweiten ≥ 6 mm
•Die Konstruktion entspricht den CEI950, CEI335, CEI61558 für verstärkte Isolierung
•Die Sekundarstufe kann seriell angeschlossen sein.
•Die Ausgangsleistung kann mit beliebigen Kombinationen von Sekundärströmen innerhalb der maximal zulässigen Stromgrenzen erzeugt werden.
Elektrische Spezifikationen- Ich weiß. 25°C, sofern nicht anders angegeben:
| Eigenschaften |
|
Prüfbedingungen |
Wert |
Einheit |
Tol. - Ich weiß. |
| Induktivität |
L |
N1/1 kHz/100 mV |
670 |
μH |
± 10% |
| Drehverhältnis |
n |
N1 : N2 : N3 |
8:1:1 |
|
|
| Sättigungsstrom |
ISAT |
N1/.ΔL/L ist < 20% |
3 |
Eine |
Das ist ein Typ. |
| Gleichstromwiderstand 1 |
RDC 1 |
N1/ 20 °C |
0.81 |
Ohm |
± 10% |
| Gleichstromwiderstand 2 |
RDC 2 |
N2/ 20 °C |
0.025 |
Ohm |
± 20% |
| Gleichstromwiderstand 3 |
RDC 3 |
N3/ 20 °C |
0.125 |
Ohm |
± 10% |
| Leckageinduktivität |
L S |
N1/ 100 kHz/ 100 mV |
12 |
μH |
Maximal. |
| Isolierungstestspannung |
VT |
N1,3 => N2 |
3000 |
V (AC) |
|
| Isolierungstestspannung |
VT2 |
N1 => N3 |
500 |
V (AC) |
|
Form und Abmessungen:

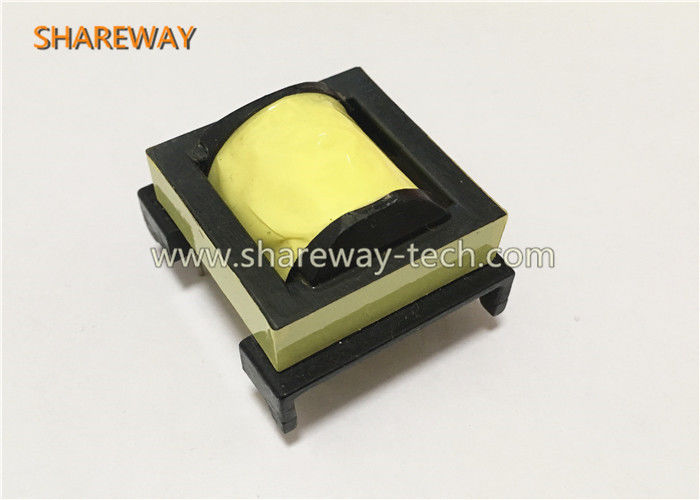

Produktbild:
E16-Flyback-Transformator für Schaltbetriebsnetzteile 74000
