750319935 PoE Leistung über Ethernet-Transformator
, EP10 PoE Power über Ethernet-Transformator
, 750319935
EP10 SMT SMD 235 μH PoE Leistung über Ethernet-Transformator 750319935
EP10 SMT SMD 235 μH PoE Leistung über Ethernet-Transformator 750319935
Eigenschaften
- Flyback-Transformator für PoE-PDs
- Eingangsspannung: 36 V bis 57 V
- Schaltfrequenzen: 200 ∼ 500 kHz
- Betriebstemperatur: ∼40 oC bis +125 oC
- Isolationsspannung: 1,5 kVAC/1 min
- Verschiedene Ausgangsleistungen und Spannungen verfügbar
Anwendungen
- Geräte mit PoE-Antrieb
- IP-Telefone
- WLAN-Zugriffspunkte
- Zugangskontrollterminals
- Sicherheitskameras
Elektrische Eigenschaften:
| Eigenschaften |
|
Prüfbedingungen |
Wert |
Einheit |
Tol. - Ich weiß. |
| Induktivität |
L |
N1/ 100 kHz/ 100 mV |
235 |
μH |
± 10% |
| Drehverhältnis |
n |
N1 : N2 : N3 |
6.5:1:2.38 |
|
|
| Sättigungsstrom |
SAT-Studie |
N1/.ΔL/L bei weniger als 20% |
700 |
mA |
Typ |
| Gleichstromwiderstand 1 |
RDC 1 |
N1/ 20 °C |
0.445 |
Ohm |
± 10% |
| Gleichstromwiderstand 2 |
RDC 2 |
N2/ 20 °C |
0.012 |
Ohm |
maximal |
| Gleichstromwiderstand 3 |
RDC 3 |
N3/ 20 °C |
0.435 |
Ohm |
± 10% |
| Leckageinduktivität |
L S |
N1/ 100 kHz/ 100 mV |
3.5 |
μH |
maximal |
| Isolierungstestspannung |
VT |
N1,3 => N2 |
1500 |
V (AC) |
|
| Isolierungstestspannung |
VT 2 |
N1 => N3 |
625 |
V (DC) |
|
EP10 SMT SMD 235 μH PoE Leistung über Ethernet-Transformator 750319935
Form und Abmessungen:

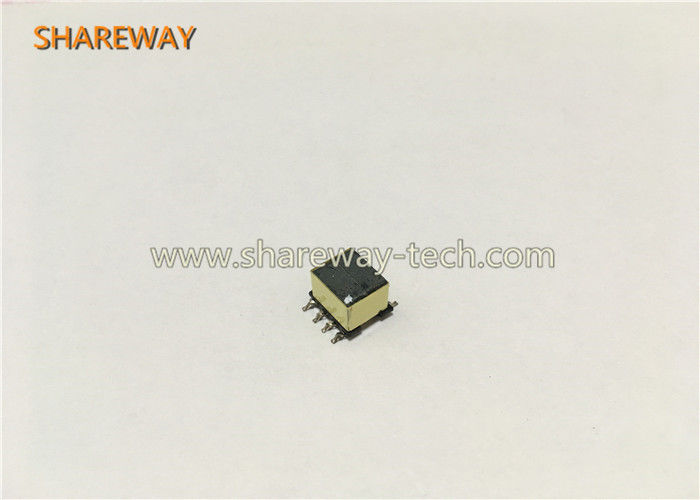

Produktbild:
EP10 SMT SMD 235 μH PoE Leistung über Ethernet-Transformator 750319935
