Flachdrahtwicklungen Durchlöcher-Einstellungen Leistungsinduktoren AGP2923
Flachdrahtwicklungen Durchsteckmontage Leistungsinduktivitäten AGP2923
Eigenschaften
- Flachdrahtwicklungen bieten extrem niedrigen Gleichstrom- und Wechselstromwiderstand.
- Ferritkerne mit geringen Verlusten bieten flaches L vs. I
- Sättigungsstromwerte über 100 Ampere
- Magnetische Abschirmung zur Minimierung von EMI
- Durchsteckmontage (TH) für robuste Platinenbefestigung
- AEC-Q200 Grade 1 (−40°C bis +125°C)
Elektrische Eigenschaften:
| Teilenummer |
Induktivität1
±10% (µH)
|
DCR
nom
(mOhm)
|
DCR
max
(mOhm)
|
SRF typ3
(MHz)
|
Isat (A)4
10% Abfall
|
Isat (A)4
20% Abfall
|
Isat (A)4
30% Abfall
|
Irms (A)5
20°C Anstieg
|
Irms (A)5
40°C Anstieg
|
| AGP2923-332KL |
3.3 |
2.3 |
2.6 |
40 |
95 |
104 |
108 |
19 |
26 |
| AGP2923-472KL |
4.7 |
2.3 |
2.6 |
30 |
63 |
69 |
72 |
19 |
26 |
| AGP2923-682KL |
6.8 |
2.3 |
2.6 |
25 |
48 |
53 |
56 |
19 |
26 |
| AGP2923-103KL |
10 |
2.3 |
2.6 |
20 |
30 |
34 |
37 |
19 |
26 |
| AGP2923-153KL |
15 |
2.3 |
2.6 |
16 |
20.5 |
23 |
24.5 |
19 |
26 |
| AGP2923-223KL |
22 |
2.3 |
2.6 |
13 |
12.2 |
14.7 |
16.4 |
19 |
26 |
| AGP2923-333KL |
33 |
2.3 |
2.6 |
10 |
7.5 |
9.2 |
10.3 |
19 |
26 |
Form und Abmessungen:

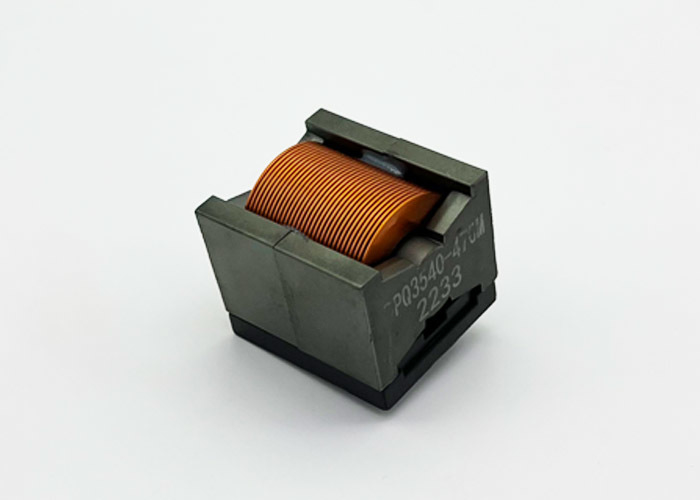

Produktbild:
Flachdrahtwicklungen Durchsteckmontage Leistungsinduktivitäten AGP2923
