Hervorheben:
mit hoher Induktivität
, SMPS-Flyback-Transformator-Drosseln
, Gleichtaktdrosseln F5585
Hochinduktive Gleichtakt-Drosseln F5585-AL / F5586-AL / F5587-AL
Hochinduktive Gleichtakt-Leitungsdrosseln F5585-AL / F5586-AL / F5587-AL
Eigenschaften:
Bestmögliche Kombination aus niedrigen Kosten und hoher Induktivität
Zwei Serien mit einer Vielzahl von Stromstärken und Induktivitätswerten
Beachten Sie die Hinweise zur Auslegung von Gleichtaktfiltern für die Designberatung.
RoHS-konform. Zinn-Silber über Zinn über Kupfer-Anschlüssen.
Diese Gleichtakt-Leitungsdrosseln bieten die bestmögliche Kombination aus niedrigen Kosten und hoher Induktivität. Coilcraft
EE-Gleichtakt-Leitungsdrosseln sind in zwei
Serien erhältlich, jede mit einer Vielzahl von Stromstärken, Größen und
Induktivitätswerten.
• Kostengünstiges Design
• 3750 Vrms, eine Minute Isolierung zwischen den Wicklungen
Elektrische Parameter bei 25° C
| Teilenummer |
Induktivität (mH) |
Strom (Ampere) |
SRF (kHz) |
DCR (Ohm) |
| F5585-AL |
82,0 |
0,25 |
65 |
3,1 |
| F5586-AL |
34,0 |
0,75 |
100 |
1,30 |
| F5587-AL |
25,3 |
1 |
129 |
0,855 |
| F5588-AL |
15,8 |
1,25 |
170 |
0,540 |
| F5589-AL |
8,20 |
1,5 |
206 |
0,295 |
| F5590-AL |
6,55 |
2 |
230 |
0,215 |
| F5591-AL |
3,45 |
2,5 |
309 |
0,120 |
| F5592-AL |
1,75 |
3 |
420 |
0,070 |
| F5593-AL |
1,20 |
4 |
560 |
0,045 |
Form und Abmessungen:

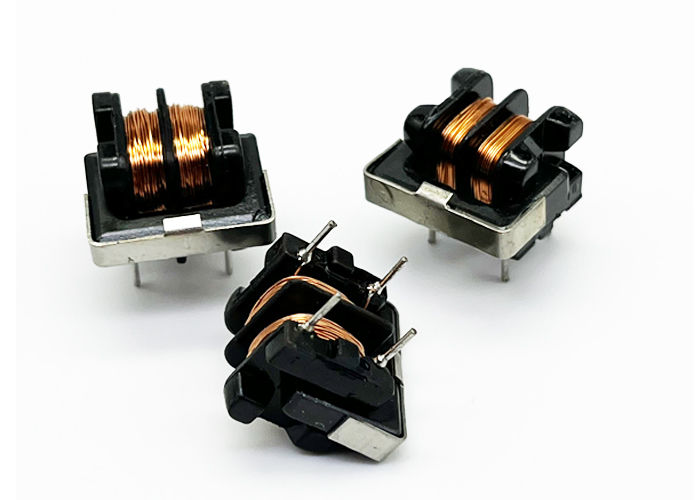

Produktbild:
Hochinduktive Gleichtakt-Leitungsdrosseln F5585-AL / F5586-AL / F5587-AL
