10 mH Durchgangs-Gleichtaktdrossel für Automobil-Elektrofahrzeuge CMCN10R-16V
10 mH Durchgangs-Gleichtaktdrossel für Automobil-Elektrofahrzeuge CMCN10R-16V
MERKMALE
- >Hochleistungs-CMC mit nanokristallinem Kern
- >Optimierte Größe für hohe Leistungsdichte bei gleichzeitig guter Dämpfung
- >Großer Betriebstemperaturbereich -40 bis +140 °C
- >UL94V- und RoHS-Materialien
- >AEC-Q200-qualifiziert
- >Gewicht: ca. 30 Gramm
BETRIEB
>Bis zu 16 A (RMS oder DC) pro Wicklung
>Gesamtverluste < 3,5 W bei 100 °C/2 x 16 Aeff
>Eine Kühlung der Wicklungen kann erforderlich sein
ELEKTRISCHE SPEZIFIKATIONEN
| INDUKTANZ bei 25 °C |
L1-4 = L2-3 (10 kHz/0,3 VAC) |
10 mH TYP (6,2–14,6 mH) |
| INDUKTANZ bei 25 °C |
L1-4 = L2-3 (100 kHz/0,3 VAC) |
1,5 mH MINDESTENS |
| DREHZAHLVERHÄLTNIS |
N1-4: N2-3 (10 kHz/1 VAC) |
1:1 |
| Gleichstromwiderstand bei 25 °C |
DCR1-4 = DCR2-3 |
5 mΩ TYP (6 mΩ MAX) |
| Leckinduktivität |
LIk1-4 = LIk2-3 (100 kHz/1 VAC) |
6µH TYP (4,5-7,5µH) |
| DIELEKTRISCHE STÄRKE |
Zwischen Wicklungen |
1500 VAC (50 Hz/3 mA/1 Minute) |
Form und Abmessungen:

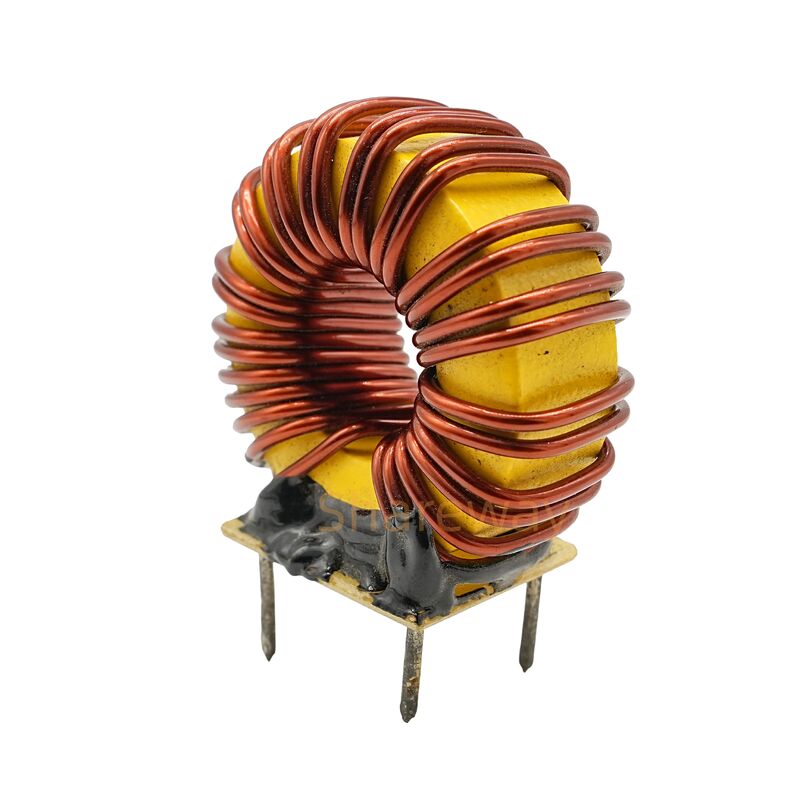

Produktbild:
10 mH Durchgangs-Gleichtaktdrossel für Automobil-Elektrofahrzeuge CMCN10R-16V
